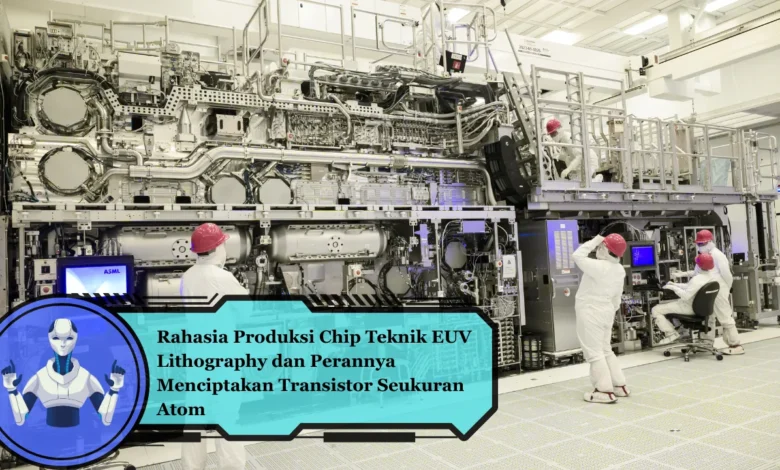

Rahasia Produksi Chip Teknik EUV Lithography dan Perannya Menciptakan Transistor Seukuran Atom

Dalam dunia teknologi modern, ukuran bukan lagi sekadar angka, melainkan simbol dari kemajuan dan efisiensi. Semakin kecil ukuran transistor, semakin cepat dan hemat energi sebuah chip dapat bekerja. Namun, bagaimana cara perusahaan semikonduktor menciptakan transistor yang ukurannya hampir sebanding dengan atom? Jawabannya terletak pada sebuah inovasi luar biasa bernama Teknik EUV Lithography. Teknologi ini menjadi tulang punggung dalam produksi chip canggih yang digunakan pada smartphone, komputer, hingga superkomputer masa kini. Mari kita menyelami bagaimana proses kompleks ini bekerja dan mengapa dunia teknologi begitu bergantung padanya.
Menelusuri Teknik EUV Lithography
Teknik EUV Lithography merupakan inovasi litografi semikonduktor terbaru yang digunakan oleh semikonduktor masa kini. Extreme Ultraviolet sendiri berasal dari sinar ultraviolet yang pendek, sekitar 13,5 nm. Melalui ukuran sinar sekecil itu, alat EUV mampu mencetak pola transistor yang kecil hingga seukuran atom. Proses ini menjadi dasar utama untuk prosesor yang digunakan pada teknologi masa kini.
Proses di Balik Teknik EUV Lithography
Pembuatan chip semikonduktor memerlukan ribuan tahap proses. Pada Teknik EUV Lithography, setiap tahap garis transistor diciptakan melalui sinar EUV intens. Cahaya ini difokuskan menggunakan lapisan reflektif khusus guna menghasilkan presisi mendekati sempurna. Setiap unit semikonduktor tertanam jutaan komponen sirkuit yang saling terintegrasi. Tanpa teknologi EUV, ukuran transistor tidak akan dapat direduksi hingga level seperti sekarang.
Ciri Unik Litografi EUV dibanding Metode Konvensional
Sebelum teknologi EUV, industri chip menggunakan Deep Ultraviolet (DUV). Namun, panjang gelombang dari DUV terlalu panjang, sehingga tidak dapat mencetak detail sirkuit lebih kecil dari 10 nanometer. EUV Lithography mengatasi keterbatasan tersebut dengan kemampuan memanfaatkan gelombang super pendek. Dengan kata lain, semakin kecil sinar EUV, semakin tinggi ketelitian pola transistor. Inilah yang memungkinkan chip bisa semakin kecil, efisien, serta berdaya rendah.
Fungsi Teknik EUV Lithography pada Industri Chip Modern
Proses EUV Lithography memegang posisi vital pada rantai pasokan pembuatan chip global. Setiap produsen chip terkemuka seperti pabrikan dunia memanfaatkan EUV guna menghasilkan prosesor canggih. Jika tanpa EUV, prosesor berkinerja tinggi tidak akan diciptakan secara efisien. Mulai dari smartphone, prosesor kecerdasan buatan, sampai mobil listrik, setiap perangkat tergantung pada kemampuan EUV Lithography.
Kesulitan Menggunakan Teknik EUV Lithography
Meski Teknik EUV Lithography sangat canggih, implementasinya bukanlah sederhana. Mesin EUV memiliki struktur yang kompleks serta memerlukan ruang bebas debu berstandar tinggi. Setiap mesin produksi chip bisa bernilai lebih dari 2 triliun rupiah. Selain itu, tahapan pembuatan sinar EUV pun sangat rumit. Sinar ultraviolet ekstrem dibentuk melalui menembakkan laser ke tetesan timah kecil. Panas tinggi tersebut pancaran optik kemudian akan menghasilkan gelombang EUV yang difokuskan guna mencetak pola chip.
Kontribusi Litografi EUV Bagi Arah Perkembangan Industri Semikonduktor
Dengan teknologi EUV, industri chip telah mencapai era baru. Transistor kini bisa didesain pada ukuran kurang dari skala atom. Inovasi ini membuka kesempatan bagi pengembangan AI, cloud computing, serta Internet of Things (IoT). Lebih dari itu, EUV Lithography juga menjadi pondasi bagi era teknologi super cepat. Dengan kata lain, semakin kecil prosesor, semakin tinggi efisiensi dan daya pemrosesan yang bisa dihasilkan.
Kesimpulan
Proses EUV Lithography telah mengubah industri semikonduktor. Berkat kemampuan membentuk transistor mikroskopis, inovasi ini membawa chip yang efisien dan ramah daya. Meski tantangannya tidak kecil, Teknik EUV Lithography tetap menempati posisi inti pada perkembangan teknologi global. Lewat semakin majunya penelitian, kita akan menyaksikan chip yang mampu beroperasi lebih cepat dengan sumber daya minimal. Pada akhirnya, semua itu dimulai dari satu hal sederhana — litografi ekstrem ultraviolet.
